刀具車標準配置
|
刀具車型號 |
刀具座配置 |
可放置刀具 |
刀具車外形尺寸(W×D×H)mm |
| CMS-00 |
無 |
|
1070×600×870 |
| CMS-30 |
CS-30×6 |
42把BT30型刀柄 |
| CMS-40 |
CS-40×6 |
30把BT40型刀柄 |
| CMS-50 |
CS-50×6 |
24把BT50型刀柄 |
| CMS-63 |
CS-63×6 |
24把HSK63型刀柄 |
| CMS-100 |
CS-100×4 |
12把HSK100型刀柄 |
|
·刀套座
|
| 刀具座為刀具儲運系列產品的基本部件，可與刀具車、刀具柜和抽屜式刀具柜配合使用。
配置在刀具座上的刀套的材質為ABS。
刀具座配有模數孔和可以拆卸的刀套固定板，可將不同規格的刀套裝在一個刀套座上。 |
刀套座掛板 |
|
| 刀套座型號 |
刀套配置 |
可放置刀具 |
| CS-30 |
BT30×7 |
7把BT30×7型刀柄 |
| CS-40 |
BT40×5 |
5把BT40×5型刀柄 |
| CS-50 |
BT50×4 |
4把BT50×4型刀柄 |
| CS-63 |
BT63×4 |
4把BT63×4型刀柄 |
| CS-100 |
HSK100×3 |
3把HSK100×3型刀柄 |
|
CS－30刀套座 |
CS－40刀套座 |
CS－50刀套座 |
CS－60刀套座 |
CS－100刀套座 |
|
|
·刀具柜
|
| 根據需要可以選用無門（CSR型）或帶門（CSD型）的不同結構。
可與刀具車上的刀套座配合使用。 |

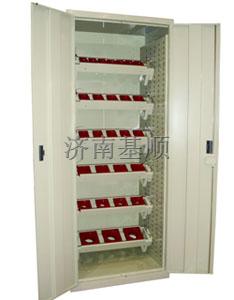

CSD型刀具柜 |
CSR型刀具柜
|
|
|
刀具柜型號 |
刀具座配置 |
可放置刀具 |
外形尺寸(W×D×H)mm |
| CSR(D)-00 |
無 |
|
720×520×1800 |
| CSR(D)-30 |
CS-30×6 |
42把BT30型刀柄 |
| CSR(D)-40 |
CS-40×6 |
30把BT40型刀柄 |
| CSR(D)-50 |
CS-50×6 |
24把BT50型刀柄 |
| CSR(D)-63 |
CS-63×6 |
24把HSK63型刀柄 |
| CSR(D)-100 |
CS-100×4 |
12把HSK100型刀柄 |
|
| 抽屜式刀具柜
抽屜式刀具柜是TC重型工具柜派生的產品，放置刀套座的抽屜型號是TDC-100（面板高度為400mm），每層多
可放置刀套座4個。
抽屜式刀具柜的外形尺寸和抽屜配置選型與TC型重型工具柜相同。
常用抽屜式刀具柜型號
|
刀具柜型號 |
刀具柜外形尺寸(W×D×H)mm |
| CST-140A |
762×777×684 |
| CST-160A |
762×777×764 |
| CST-180A |
762×777×844 |
| CST-250A |
762×777×1124 |
|
CST型抽屜式刀具柜 |
|
